【鋼波紋管防沖刷順?biāo)y板結構】
一、應用領域
本結構屬于鋼波紋管道領域范疇,適用于整管和板片拼裝鋼波紋管道,增加鋼波紋管綜合性能,改善傳統鋼波紋管在輸水方面的不足。
二、目的與意義
1、鋼波紋管防沖刷順?biāo)y板結構提高鋼波紋管使用壽命。將鋼波紋管內底部鋪設順?biāo)y板,可以減小水流中砂石等雜質對管道主體的沖刷損壞,增加管道使用壽命。
2、管道底部?jī)?nèi)襯板采用鋼波紋板順波紋方向安裝,減少了管道內部沉積而造成淤堵。
3、鋼波紋板順波紋方向安裝降低了鋼波紋管道糙率,減小了水頭損失,使得過水段更加通暢,提高管道輸水性能。

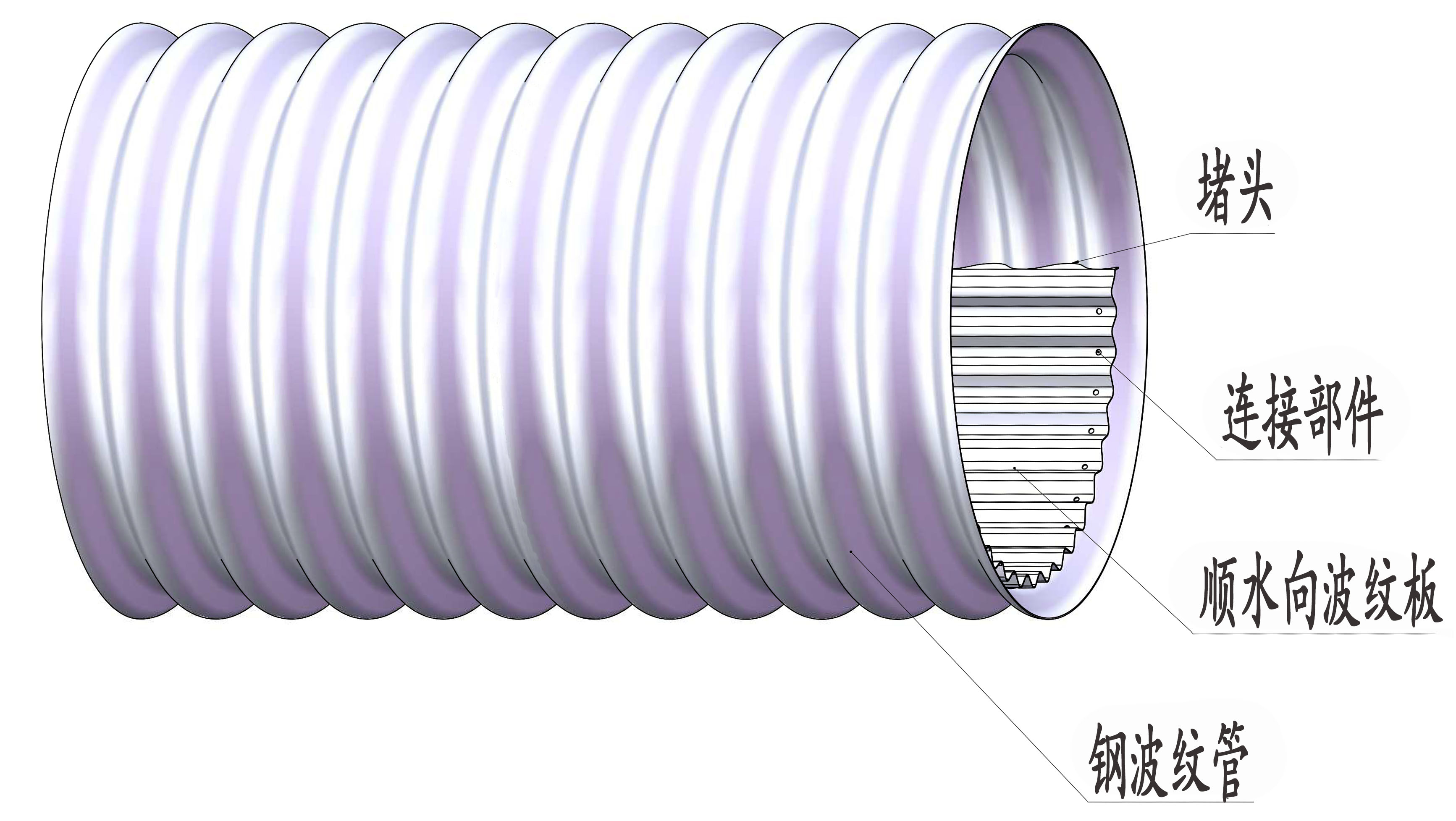

三、鋼波紋管防沖刷順?biāo)y板結構示意圖及說明
1、鋼波紋管防沖刷順?biāo)y板結構組成
鋼波紋管防沖刷順?biāo)y板結構簡易,加工工藝容易,結構是由鋼波紋管、順?biāo)y板、連接部件、堵頭等組成。
2、鋼波紋管防沖刷順?biāo)y板結構工作原理及要點
以鋼波紋管作為主體,在鋼波紋管內設置順?biāo)y板用連接部件連接,順?biāo)y板的波峰波谷順著鋼波紋管的長度方向,避免了水流中的砂石、雜質等物體對鋼波紋管內壁環形波紋的沖刷和損壞。
堵頭用于鋼波紋管內壁與順?biāo)y板之間間隙密封,防止水流中的砂石、雜質等物體進入鋼波紋管內壁與順?biāo)y板之間。
3、鋼波紋管防沖刷順?biāo)y板結構要點
鋼波紋管防沖刷順?biāo)y板結構中順?biāo)y板材質用鋼板、不銹鋼板、塑料板、樹脂板加工成波紋狀;順?biāo)y板在鋼波紋管內側底部環向布置,布置角度為90°- 360°。
在順?biāo)y板布置角度小于360°時,堵頭用于順?biāo)y板兩側與鋼波紋管內壁之間間隙進行密封:堵頭材質為鋼板焊接或彈性橡膠材料密封。
